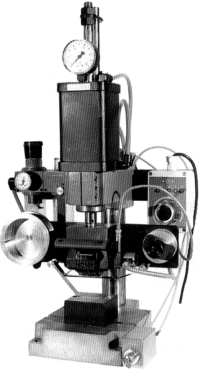

Pneumatische Folienprägepresse für universelle Anwendungsmöglichkeiten. Der Einsatz dieser Presse ermöglicht die Prägung von Kunststoffen, Pappe, Leder, lackierten oder mit Kunststoff beschichteten Metallen. Die Konstruktion erfolgt im Baukastensystem. Der Ausbau für verschiedene Prägeköpfe, Prägewerkzeuge, Typen- Klischeehalter ist möglich. Es können Handanlagen oder automatische Teilezuführungen angebaut werden. Über eine Schwalbenschwanzaufnahme können sämtliche Prägeköpfe unseres Programms, sowie Typenhalter und Klischeeplatten leicht ausgewechselt werden.

Kurzhinweise
Leichtes Wechseln von Werkzeugen und Aufnahmen.
Großer Verstellbereich in der Durchlasshöhe.
Hohe Druckkräfte(einstellbar).
Elektronische Temperatursteuerung hoher Regelgenauigkeit.
Vielfältiges Angebot von Sonder und Zusatzeinrichtungen.
Wartungsarme und verschleißfeste Bauweise.
Einstellbare Hubgeschwindigkeit und Prägedrücke.
Wärmeisolation an einstellbaren Teilen.

Beschreibung
Einsäulen- Ständerpresse mit einstellbarer Durchlasshöhe. Je nach Anwendungsfall mit Kurz- oder Langhubzylinder. Kompakter Folientransport mit stufenlos einstellbarer Vorschublänge und variabler Bandbreite. (Vorschub über Hubausnutzung oder pneumatisch) Die Beheizung erfolgt über Hochleistungs- Heizpatronen. Die Temperaturen werden mit Thermofühlern abgetastet und mit elektronisch gesteuerten Temperaturreglern auf die eingestellte Temperatur gehalten.

Technische Daten:
- Presse TYP W 1 (ohne Höhenfeinverstellung)
Druckluftanschluss: min. 6 bar
Druckleistung bei 6 bar: 300 kg (auf Wunsch 650 oder 750 kg)
Höhenverstellung: von 0 - 300 mm (je nach Pressetyp)
Hubfolge: 150/min
Ausladung
Mitte Prägekopf- Säule: 180 mm (auf Wunsch größer)
Grundfläche: 190x290 mm
Gewicht: ca. 70 kg

- Presse Typ PND (mit Höhenfeinverstellung)
Ausführung und Abmessung siehe Sonderblatt der Typen PND 300 - 1300

- Handhebelpresse Typ HK (mit Höhenfeinverstellung)
Ausführung und Abmessung siehe Sonderblatt der Typen HRK

Ausstattung
Prägefläche Heizkopf:
- A: 100x130 mm Heizkopf
- B: 120x200 mm Heizkopf
- C: Sonderanfertigung auf Anfrage
Heizleistung: je nach Prägefläche: 300 - 100 W
Andruckverzögerung: 0 - 10 Sek. (über einstellbares Zeitventil)
Folienbreite: bis 140 mm
Folienvorschub: 0 - 150 mm

Temperatursteuerung
Ausführung A:
Anbaugehäuse
Einstellung: analog mit LED anzeige für Sollwertabweichung + = -
Betriebsspannung: 220 V
Ansprechempfindlichkeit: ca. 0,2°C
Temperaturbereich für Feko: 0 - 500 °C
Regelgenauigkeit: ca. + - 0,5 °C
Sollwertlinearität: ca. 2,5%
Anfahrschaltung: 30 °C
Leistungsaufnahme: ca. 5 VA
Schaltleistung Relais: 1kW Ohm- Last

Ausführung B:
Einbaugehäuse: 96x96 mm oder 96x48 mm
Anzeige: Soll- Istwert Digital
Anzeigengröße: LED 14 mm
Sollwertlinearität: ca. 0,5%
Temperaturbereich: Feko 0 - 600 °C
Anschlussart: Klemmen oder Fastonstecker

Standardausstattung
Presse (nach Wahl W1- W3/ PND 300 - 1300/ HK 500 - 2500)
Farbfolientransport mit mechanischem Vorschub
Elektrische Ausrüstung mit Beheizung, Thermofühler und Regelgerät (Ausführung A)
Bei Pneumatikpressen: Steuerventil, Fuß- oder Handauslösung, Wartungseinheit mit Druckminderer, Öler Filter, Manometer

Zusatzausstattung
Schwalbenschwanzkopfstück
Ein- o. mehrzeiliger Typenhalter
Klischeeträgerplatte
Prägewerkzeuge
Regelgerät Ausführung B
Zweihandauslösung
Schutzverkleidung
Stückzähler mit digitaler Anzeige und Vorwahl
Pneumatischer Folienvorschub
Werkstückaufnahmen
Prägestempel aus Messing/ Stahl/ Silikon
Pneumatische Drehteller
Vorschubeinheiten mit Lade- Entlademagazin
Regelbare Andruckzeit
Regelbare Hubgeschwindigkeiten
Sonstige kundenspezifische Ausrüstungen
